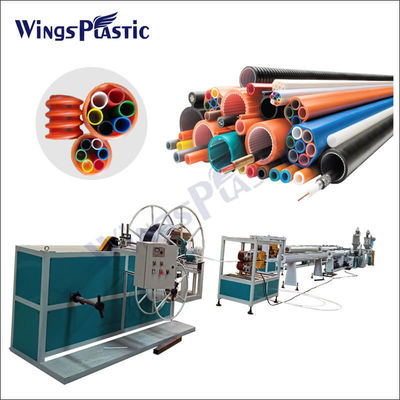

Máquina de fabricação de tubos de dutos ópticos corrugados de parede única de PA

Informações comuns sobre a linha da máquina
1Para efeitos de segurança de funcionamento, a máquina equipada com:
Interruptor E-stop;
Sistema de controlo para evitar que a máquina seja danificada em condições anormais;
A lâmpada flash e a máquina de exibição de voz estão em condições anormais de funcionamento;
Todas as peças susceptíveis de causar danos ao pessoal de exploração são concebidas com protecção.


2.Os seguintes documentos técnicos incluídos no conteúdo do objecto de compra:
Diagrama do traçado de instalação das máquinas;
Diagrama de circuito das máquinas;
Manual de funcionamento das máquinas;
Certificado de qualidade da máquina;
Certificado de garantia da máquina do fornecedor;
Peças sobressalentes (ver lista de peças sobressalentes).

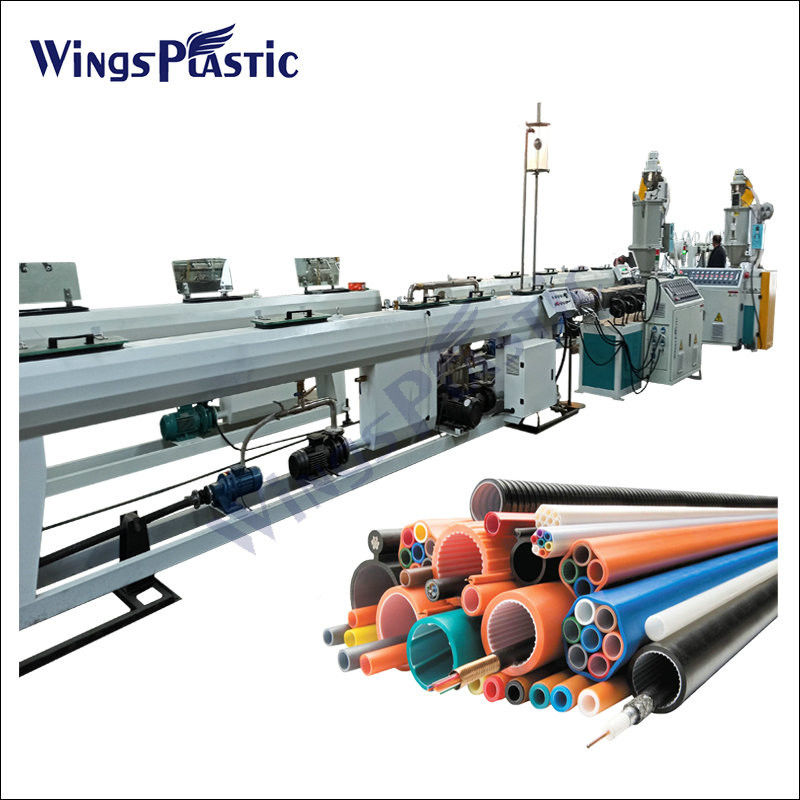

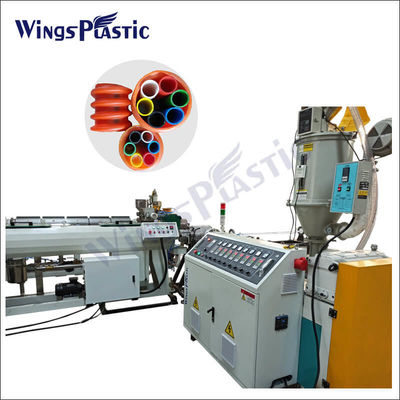

3.Nome e modelo: SJ75 linha de extrusão de tubos de aglomeração de micro-ductos HDPE
Fornecimento máximo: 160 ± 10%Kg/h;
Ambiente: interior, umidade zero.85, sem ponto de condensação, temperatura≤40°C;
Fornecimento de energia: 380V 50HZ, 3 fases 4 fios; Potência instalada ≤ 110KW;
Fluxo de água de circulação: 6-8,0 m3/h;
Ar comprimido: 0,6-0,7 MPa.
A direcção de funcionamento da linha de produção é da direcção direita para a direcção esquerda;
A altura do núcleo da linha de produção é de 1100 mm;
Espaço de instalação: 35,0 m x 3,5 m x 3,5 m ( comprimento x largura x altura);
Cor da máquina: RAL 7035; ou segundo a cor indicada pelo cliente.


Especificações do TUBE
Matéria-prima: granulado de HDPE;
Tamanho do tubo: OD 10-63 mm
